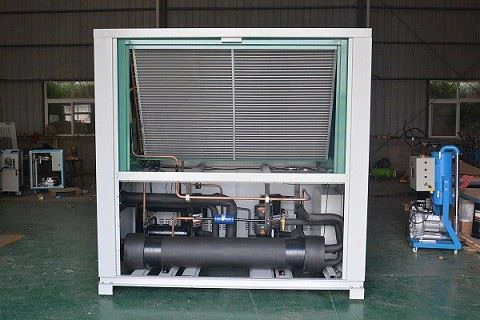

Спиральные чиллеры с воздушным охлаждением подходят для охлаждения малых и средних промышленных процессов, таких как параллельное охлаждение термопластавтоматов и других производственных процессов, требующих охлаждения.
Стандартная конфигурация
Диапазон температур охлаждения: от 5 до 30 градусов.
R407c экологически чистый хладагент.
Изолированный резервуар для воды из нержавеющей стали
Спиральный компрессор Copeland
Компоненты Шнайдер Электрик
Надежная панель управления, меню на китайском и английском языках, простота в эксплуатации.
Защита газового контура от высокого и низкого давления
Пределы высоких/низких температур для холодной воды
Переключатель уровня воды/переключатель потока, чтобы напомнить о нехватке воды
Защита от перегрузки для всех двигателей
Достаточно большой конденсатор с алюминиевыми ребрами
Вентилятор объема воздуха, градирня не требуется
Обычный нагнетательный насос в стандартной комплектации
Дополнительные возможности
Насосы высокого давления для спиральных чиллеров с воздушным охлаждением для различных применений.
Все водные пути из нержавеющей стали обеспечивают высококачественное водяное охлаждение.
Кожухотрубные/пластинчатые испарители.
Индикатор уровня бака для контроля уровня воды в баке.
Манометр воды для проверки давления подачи воды.
Электромагнитный клапан хладагента для дополнительной защиты компрессора во время остановки.
Смотровое стекло хладагента для контроля работы контура хладагента.
Как работает холодильный контур
Хладагент проходит через компрессор, сжимается в газ высокой температуры и высокого давления, а затем проходит через конденсатор и становится жидким, а его тепло отводится конденсатором. После этого жидкий хладагент поступает в расширительный клапан и приобретает низкую температуру и низкое давление.
После расширения газ поступает в испаритель, поглощает тепло охлаждающей среды (воды, масла и т. д.), а затем возвращается в компрессор. Цикл повторяется до тех пор, пока не будет достигнута желаемая температура охлажденной воды. Компрессор, конденсатор, расширительный клапан и испаритель — четыре незаменимых компонента чиллера.
Другие важные компоненты
Реле давления для оповещения, когда давление хладагента выходит за пределы безопасных пределов.
Переключатель уровня/переключатель потока для оповещения, когда в резервуаре (или трубе) недостаточно воды.
Аккумулятор для предотвращения попадания несжиженного хладагента в расширительный клапан для обеспечения эффективности охлаждения.
Ручной клапан для отключения контура хладагента во время технического обслуживания.
Сухой фильтр для предотвращения попадания влаги или примесей в систему.
Предел низкой/высокой температуры воды, когда температура воды выходит за пределы безопасного рабочего диапазона сигнализации, защитите охлаждающий объект и сам охладитель.
Характеристики спирального чиллера с воздушным охлаждением:

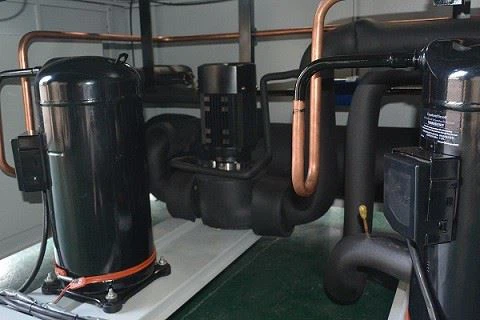

1. Компрессор установки оснащен полностью закрытым компрессором спирального типа и электронными компонентами управления, а также конденсатором и испарителем, изготовленными из высококачественных медных трубок с высокой эффективностью теплообмена.
2. Оснащен различными защитными устройствами, обеспечивает стабильную работу, низкий уровень шума, длительный срок службы и простоту эксплуатации; Используя человеко-машинный интерфейс с жидкокристаллическим дисплеем, работа проста и удобна, а рабочее состояние сразу видно.
3. Модель оснащена однокомпрессорной или многокомпрессорной комбинированной холодильной системой. Компрессоры могут работать попеременно автоматически в зависимости от изменения нагрузки, балансируя часы работы каждого компрессора, экономя энергию и продлевая срок службы чиллера. Облегчение регулирования энергопотребления, большая экономия энергии при частичной нагрузке.
4. Корпус всей машины имеет коробчатую конструкцию, красивый внешний вид и компактную конструкцию, а работу устройства можно проверить в любое время; Установка может иметь собственный резервуар для воды и насос циркуляционной воды в зависимости от охлаждающей способности, без градирни и насоса охлаждающей воды, а установка и обслуживание просты и удобны.
Система защиты безопасности
Принципиальная схема чиллера с воздушным охлаждением
Параметры продукта (R407C)
Технические параметры спирального чиллера с воздушным охлаждением (Ⅰ) | |||||||
Модель | СКА-05 | СКА-08 | СКА-10-Ⅱ | СКА-15-Ⅲ | СКА-20-Ⅱ | СКА-25-Ⅱ | |
Холодопроизводительность （Кса/лкВт/Rt/ч） | 13583,7Кса 15,8 кВт 4,5 рт | 21733.2Кса 25,3 кВт 7.2Рт | 27167,4Кса 31,59 кВт 9Рт | 40751.1Кса 47,4 кВт 13,5 рупий | 54334,8Кса 63,18 кВт 18Рт | 67918,5Кса 79КВт 22,5 рупий | |
Хладагент | R407C | ||||||
мощность компрессора (л.с.) | 5 | 8 | 10 | 15 | 20 | 25 | |
Мощность циркуляционного насоса (л.с.) | 0.75 | 1 | 1/1.5 | 1.5/2 | 1.5/2 | 2/3 | |
Вентилятор | Диаметр (мм) | 550 | 600 | 500 | 550 | 600 | 630 |
Объем воздуха (м³/ч )
| 6487 | 10820 | 2*6264 | 2*8487 | 2*10820 | 2*12220 | |
Охлаждаемый дренажный трубопровод | Диаметр трубы | 1" | 1.5" | 1.5" | 2" | 2" | 2.5" |
Расход (м³/ч) | 2.74 | 4.27 | 4.27 | 8.59 | 8.59 | 14.55 | |
Напряжение питания | AC380V50HZ3PH AC440V50HZ3PH AC220V60HZ3PH | ||||||
Описание: 1. Холодопроизводительность зависит от температуры испарения: 7степень, температура конденсатора: 50степень, хладагент: R407C, температура охлаждающей воды: 32-37степень 2.Дополнительный хладагент:R134A / R404A / R22 | |||||||
Технические параметры спирального чиллера с воздушным охлаждением (Ⅱ) | ||||||
Модель | СКА-30-Ⅱ | СКА-40 | СКА-50 | СКА-60 | СКА-80 | |
Холодопроизводительность （Ккал/ч） | 81502.2Кса 94,77кВт 27Рт | 108669,6Кса 126,36 кВт 36Рт | 135837Кса 158кВт 45Рт | 163004.4Кса 189,5 кВт 53,9 рупий | 217339.2Кса 252,72кВт 71,9Рт | |
Хладагент | R407C | |||||
Мощность компрессора (л.с.) | 30 | 40 | 50 | 60 | 80 | |
Мощность циркуляционного насоса (л.с.) | 3/4 | 40 л.с. Мощность 40 л.с. и выше настраиваются в соответствии с требованиями заказчика. | ||||
Вентилятор | Диаметр (мм) | 700 | 750 | 630 | 700 | 750 |
Объем воздуха (м³/ч)
| 2*15000 | 2*19000 | 3*12220 | 3*15000 | 3*19000 | |
Охлаждаемый дренажный трубопровод | Диаметр трубы | 2.5" | 3" | 3" | 4" | 4" |
Расход (м³/ч) | 14.55 | 22.06 | 22.06 | 42.2 | 42.2 | |
Напряжение питания | AC380V50HZ3PH AC440V50HZ3PH AC220V60HZ3PH | |||||
Описание: 1. Холодопроизводительность зависит от температуры испарения: 7степень, температура конденсатора: 50степень, хладагент: R407C, температура охлаждающей воды: 32-37степень 2.Дополнительный хладагент:R134A / R404A / R22 | ||||||
Для вашего удобства представлены истории успеха в масштабах всей отрасли.
Пройдите сертификацию системы качества Iso9001 и сертификацию CE.
